Diagnóstico de vibraciones para mantenimiento predictivo

¿Qué es el mantenimiento predictivo basado en vibraciones?

El mantenimiento de maquinaria puede organizarse de tres maneras. El mantenimiento correctivo repara cuando algo ya ha fallado (la opción más cara, porque la avería es imprevista). El mantenimiento preventivo sustituye piezas a intervalos fijos, aunque estén en buen estado (se desperdician horas de vida útil). El mantenimiento predictivo mide el estado real de la máquina y actúa solo cuando los datos lo indican: ni antes, ni después.

La vibración es el parámetro más informativo para este fin porque casi todos los defectos de la maquinaria rotativa —desequilibrio, desalineación, rodamientos dañados, holguras mecánicas, resonancia— generan una firma de vibración característica mucho antes de que la máquina falle. Medir esa vibración de forma periódica equivale a tomarle el pulso al equipo.

Qué se mide en una ronda de diagnóstico

Un programa predictivo no se basa en una sola cifra, sino en un conjunto de parámetros que, combinados, revelan el tipo de problema. Estos son los fundamentales:

• Velocidad de vibración global (RMS, mm/s): es el indicador de severidad por excelencia y la magnitud que usan las normas ISO 10816 / 20816. El Balanset-1A la mide en el rango de 0,02 a 80 mm/s en la banda de 5 a 200 Hz.
• Componente a 1x (a la frecuencia de giro): aísla la vibración síncrona con la rotación. Es la huella típica del desequilibrio.
• Fase (0–360°, ±1°): indica la posición angular del punto pesado y ayuda a distinguir desequilibrio de desalineación o eje doblado.
• RPM: la velocidad de giro (rango de medición de 100 a 100 000 RPM), imprescindible para relacionar las frecuencias del espectro con los componentes de la máquina.
• Espectro FFT y forma de onda: descomponen la vibración en frecuencias. Cada defecto aparece en una banda distinta (1x desequilibrio, 2x desalineación, altas frecuencias rodamientos).

El Balanset-1A reúne todo esto en su modo Vibrómetro (medición de vibración global y a 1x, fase y RPM, sin necesidad de equilibrar) y en sus funciones de analizador (espectro FFT, forma de onda y adquisición simultánea en dos canales). Para profundizar en cómo se interpretan estas señales, vea la guía de analizador de vibraciones y el concepto de vibroanalizador.

El núcleo del método: seguimiento de tendencias

Una sola medición dice poco. Lo que hace predictivo al diagnóstico es la comparación de medidas repetidas en el tiempo. Un ventilador que vibra a 2,8 mm/s puede estar perfectamente sano… o puede llevar meses subiendo desde 1,5 mm/s, en cuyo caso la tendencia anuncia un problema en desarrollo.

Para que el seguimiento de tendencias sea fiable hay que respetar tres reglas:

1. Mismos puntos de medición. Marque físicamente las posiciones de los sensores (apoyo del rodamiento, dirección horizontal/vertical/axial) y mida siempre ahí.
2. Mismas condiciones. Misma carga, misma velocidad y, a ser posible, misma temperatura de régimen.
3. Registro histórico. Anote cada medición con fecha. El Balanset-1A permite guardar mediciones sin límite y archivarlas en informes, de modo que cada ronda queda documentada para comparar con la anterior.

Cómo interpretar los valores: zonas ISO 10816

La norma ISO 10816 (y su evolución ISO 20816) clasifica la severidad de la vibración en cuatro zonas según la velocidad eficaz (RMS) en mm/s. Es un marco de referencia: el Balanset-1A mide ese valor RMS, por lo que sus lecturas pueden situarse en estas zonas. Los umbrales exactos dependen de la potencia de la máquina y del tipo de cimentación (rígida o flexible); la tabla siguiente recoge valores orientativos habituales para máquinas industriales medianas.

El verdadero valor predictivo aparece al cruzar la zona ISO con la tendencia: una máquina que pasa de zona A a zona B en pocas semanas exige atención aunque todavía esté "aceptable", porque la pendiente anticipa que pronto entrará en zona C.

Detección temprana de fallos: síntoma → causa

La gran ventaja del diagnóstico por vibraciones es que cada defecto tiene una firma distinta. Analizando dónde se concentra la energía de la vibración (qué frecuencia respecto a la velocidad de giro) y la relación entre la vibración global y la de 1x, se identifica la causa probable:

El propio manual del Balanset-1A recomienda una comprobación práctica: si la vibración global V1s es aproximadamente igual a la componente a 1x V1o, el problema principal es el desequilibrio y procede equilibrar; si la global es mucho mayor, conviene revisar primero el estado de rodamientos, fijaciones y posibles roces. Esta distinción evita "equilibrar" una máquina cuyo verdadero problema es otro. Para los métodos de medición y los tipos de sensores, vea las guías de medidor de vibraciones y vibrómetro.

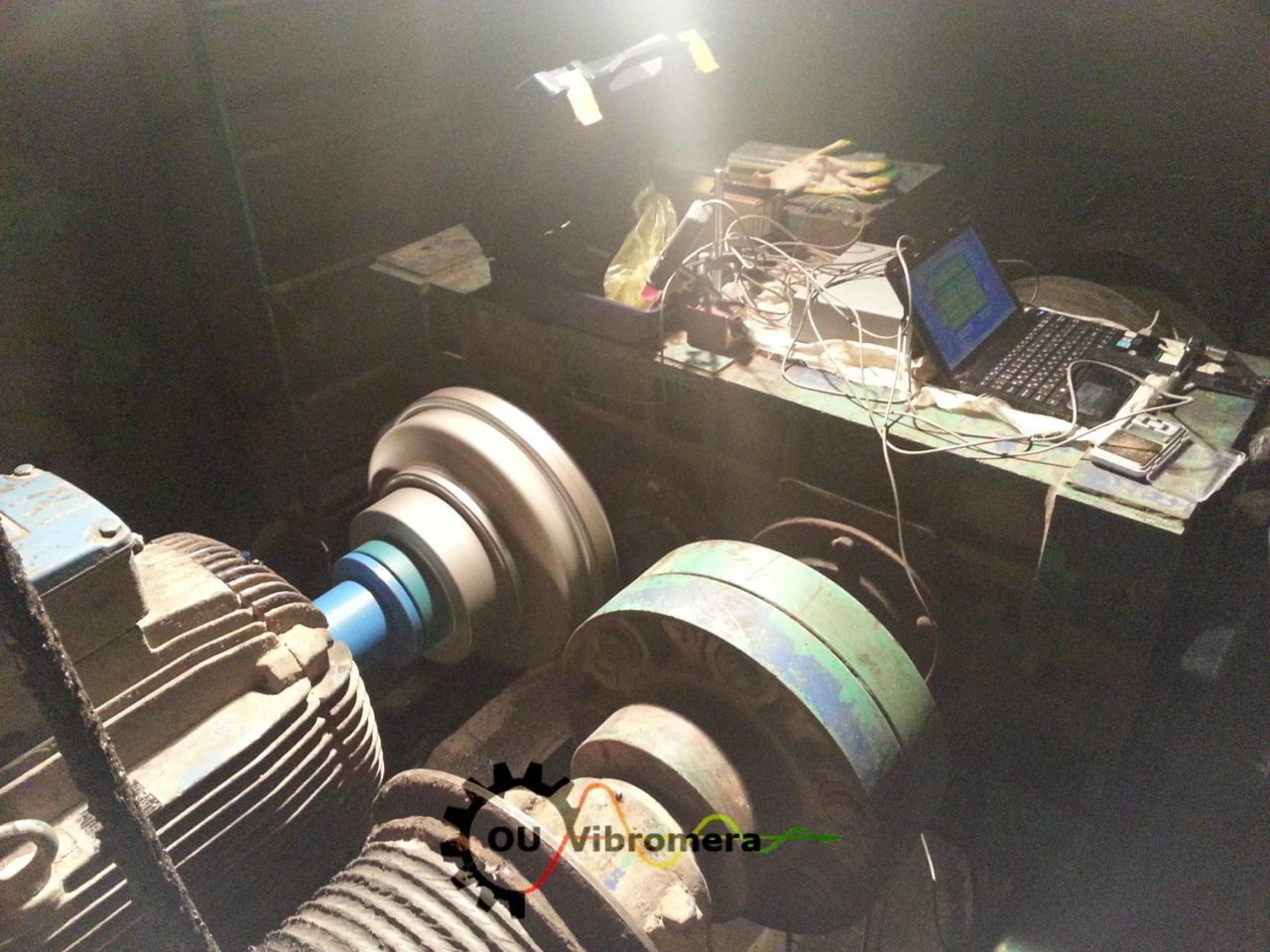

Del diagnóstico a la acción: equilibrar en campo

El diagnóstico no es un fin en sí mismo: su objetivo es decidir qué hacer. Cuando la causa identificada es el desequilibrio —el origen más frecuente de vibración elevada en máquinas rotativas—, la corrección puede realizarse con el mismo instrumento, sin desmontar el rotor.

El Balanset-1A es, además de vibrómetro y analizador, un sistema de equilibrado en campo de uno y dos planos. A partir de las mediciones de amplitud y fase calcula la masa y la posición angular exactas de los contrapesos, ofrece cálculo de masa de prueba, división de peso, taladrado y comprobación de la masa de prueba, y dispone del cálculo de tolerancia de equilibrado según ISO 1940 (grados G): por ejemplo G16 para trituradoras y maquinaria agrícola, G6.3 para ventiladores, bombas y motores, o G2.5 para turbinas y compresores. Tras equilibrar, una nueva medición confirma que la vibración ha vuelto a la zona A/B. Si la causa fuese otra (rodamientos, alineación), el diagnóstico orienta hacia la reparación adecuada. Consulte también reducción de vibración y la guía de diagnóstico vibracional.

Justificación económica del diagnóstico periódico

El argumento decisivo a favor del mantenimiento predictivo es económico. El coste de medir vibraciones de forma periódica es una fracción mínima del coste de una avería catastrófica. Los beneficios se concentran en cuatro frentes:

• Evitar paradas no planificadas. Una parada imprevista de una línea de producción puede costar cientos de miles de euros al día. El diagnóstico anticipa el fallo y permite intervenir en una parada programada.
• Reducir costes de reparación. Detectar un rodamiento al inicio de su deterioro permite cambiar solo esa pieza; ignorarlo puede acabar dañando el eje, el alojamiento y otros componentes.
• Alargar la vida de los rodamientos. Hasta el 80 % de los fallos de rodamientos tienen su origen en desequilibrio o desalineación; corregirlos a tiempo multiplica su duración.
• Ahorrar energía. Una máquina equilibrada no malgasta potencia "sacudiéndose"; el consumo excesivo por vibración puede llegar al 10-25 %.

Cómo implantar un programa de diagnóstico predictivo

1. Inventario y criticidad. Liste las máquinas rotativas y clasifíquelas por su impacto si fallan.
2. Definir puntos y rutas. Fije los puntos de medición y agrúpelos en rondas lógicas por planta.
3. Establecer la línea base. Mida cada máquina en buen estado para tener el valor de referencia.
4. Definir la frecuencia. Asigne la periodicidad según la criticidad (ver tabla siguiente).
5. Medir, registrar y comparar. En cada ronda, guarde los datos y compárelos con el histórico y con las zonas ISO.
6. Diagnosticar y actuar. Cuando la tendencia lo exija, identifique la causa y planifique la corrección (equilibrado, alineación o cambio de rodamiento).

El papel del Balanset-1A (y sus límites)

Es importante encuadrar correctamente la herramienta. El Balanset-1A es un dispositivo portátil de dos canales basado en PC: se conecta por USB a un ordenador o portátil con Windows, e incluye dos acelerómetros, un sensor láser de fase/tacómetro, la unidad de interfaz y el software. Está pensado para rondas de medición periódicas y equilibrado en campo, no para monitorización online permanente montada en la máquina.

Esto encaja perfectamente con el mantenimiento predictivo basado en rutas, que es precisamente el modelo más extendido y rentable para la mayoría de las plantas: el técnico recorre los equipos, mide, guarda y compara. Lo que el Balanset-1A no es: no es un sensor inalámbrico autónomo, no envía datos a la nube ni hace análisis automático con inteligencia artificial, y no realiza vigilancia continua sin operador. Su fuerza está en combinar, en un solo maletín, la capacidad de diagnosticar (vibrómetro + analizador FFT) y la de corregir (equilibrado de 1 y 2 planos) la causa más habitual de vibración. Para una visión más amplia del control del estado de la maquinaria, vea control de vibraciones.

Preguntas frecuentes

¿Qué es el diagnóstico de vibraciones en el mantenimiento predictivo?

Es la medición periódica de la vibración de una máquina rotativa (velocidad en mm/s, RPM, fase y espectro FFT) para evaluar su estado, seguir su evolución en el tiempo y detectar fallos incipientes —desequilibrio, desalineación, desgaste de rodamientos o holguras— antes de que provoquen una avería. Permite planificar la intervención en vez de reaccionar a una parada imprevista.

¿Cada cuánto debo medir las vibraciones?

Depende de la criticidad del equipo: máquinas críticas cada 2–4 semanas, equipos importantes cada 1–3 meses y auxiliares cada 3–6 meses. Lo esencial es medir siempre en los mismos puntos y condiciones para que la comparación de tendencias sea válida.

¿Qué norma define los límites de vibración aceptables?

La norma ISO 10816 (sustituida progresivamente por ISO 20816) define zonas de severidad —A buena, B aceptable, C insatisfactoria y D inadmisible— a partir de la velocidad eficaz (RMS) en mm/s. El Balanset-1A mide ese valor RMS, de modo que sus lecturas pueden compararse con dichas zonas.

¿El Balanset-1A sirve para mantenimiento predictivo?

Sí, como herramienta de medición periódica portátil. En su modo Vibrómetro mide la vibración global y a 1x (mm/s), la fase y las RPM, y como analizador ofrece espectro FFT y forma de onda en dos canales. No es un sistema de monitorización online permanente: el técnico hace rondas de medición y compara con los históricos para detectar tendencias.

¿Cómo distingue el diagnóstico un desequilibrio de un problema de rodamientos?

Comparando la vibración global con la componente a 1x. Si la global es similar a la de 1x, domina el desequilibrio y se puede equilibrar. Si la global es mucho mayor, hay energía en otras frecuencias (rodamientos, holguras, engranajes) y conviene revisar el espectro FFT y el estado mecánico antes de equilibrar.

¿Qué se gana económicamente con el diagnóstico periódico?

Se evitan paradas no planificadas (las más caras), se reducen costes de reparación al sustituir solo lo necesario, se alarga la vida de los rodamientos y se ahorra energía. El predictivo reemplaza reparaciones de emergencia por intervenciones planificadas, normalmente más baratas y rápidas.
