Vibraciones en maquinaria rotativa: diagnóstico, normas y soluciones
Las vibraciones en maquinaria rotativa no son un fenómeno aislado, sino un síntoma de fallas mecánicas, operativas o estructurales. Su presencia indica que las fuerzas dinámicas generadas durante la rotación no están siendo correctamente compensadas, lo que conduce a desgaste acelerado, pérdida de eficiencia y fallas prematuras.
El vibrodiagnóstico permite identificar el origen de estas vibraciones y aplicar la corrección adecuada. Entre las causas más frecuentes se encuentran el desequilibrio, la desalineación, defectos en rodamientos, holguras mecánicas y resonancias estructurales. Una de las soluciones más utilizadas —aunque no la única— es el balanceo dinámico de rotores.
Esta guía presenta una visión integral del problema de vibraciones: desde el análisis y diagnóstico, pasando por normas y métodos de medición, hasta las soluciones técnicas aplicables según el tipo de equipo y sector industrial.
Vibrodiagnóstico y análisis de vibraciones
El vibrodiagnóstico es la disciplina encargada de analizar las vibraciones mecánicas para detectar fallas incipientes en máquinas rotativas. Se basa en la medición y el análisis de parámetros como:
- amplitud de vibración;
- frecuencia;
- fase;
- forma de onda.
El análisis en el dominio de la frecuencia permite identificar patrones característicos asociados a defectos específicos. Por ejemplo, un pico dominante en 1× RPM suele indicar desequilibrio, mientras que componentes en 2× RPM o armónicos pueden estar relacionados con desalineación o problemas geométricos.
El vibrodiagnóstico es una herramienta clave del mantenimiento predictivo, ya que permite intervenir antes de que la falla evolucione hacia un daño crítico.
Desequilibrio vs desalineación
Aunque ambos defectos generan vibraciones, desequilibrio y desalineación no son lo mismo y requieren soluciones distintas.
Desequilibrio
- Causa: distribución desigual de masa.
- Síntoma típico: vibración dominante a 1× RPM.
- Solución principal: balanceo dinámico.
Desalineación
- Causa: ejes no colineales (angular o paralela).
- Síntoma típico: componentes en 2× RPM, vibración axial elevada.
- Solución principal: alineación de ejes.
Confundir ambos problemas conduce a correcciones ineficaces. Por ello, el diagnóstico previo es indispensable antes de aplicar cualquier acción correctiva.

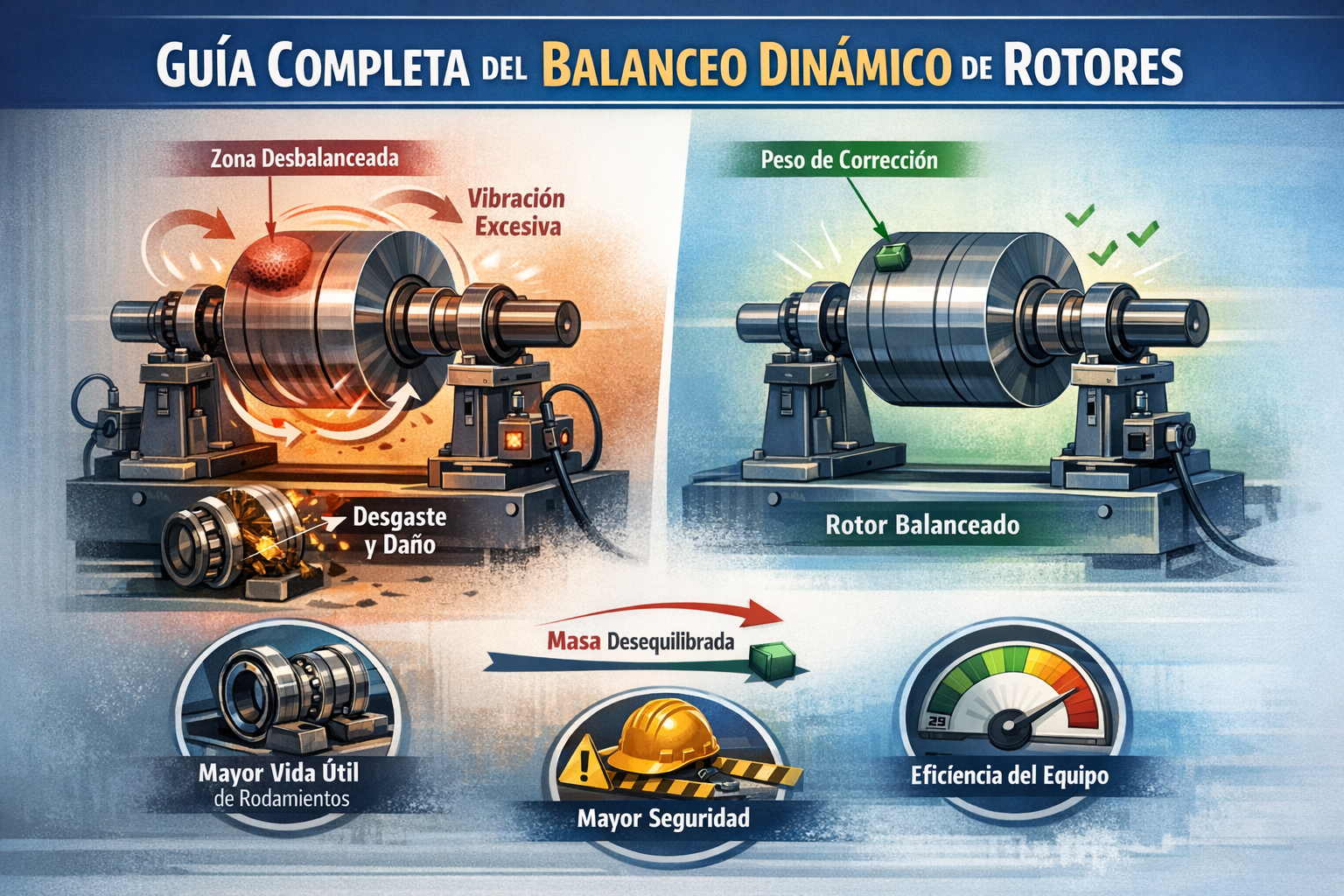

Balanceo dinámico de rotores
En maquinaria rotativa, el balanceo dinámico consiste en corregir la distribución de masa de un rotor para minimizar las fuerzas centrífugas que generan vibraciones perjudiciales.
Cuando un rotor está desequilibrado, su centro de masa no coincide con el eje de rotación. Durante el giro, esta condición produce fuerzas dinámicas que se transmiten a rodamientos, soportes y estructuras, provocando ruido, fatiga mecánica y fallas prematuras.
Se estima que, junto con la desalineación, el desequilibrio es responsable de hasta el 90 % de los problemas de vibración excesiva en equipos rotativos.
Balanceo estático vs balanceo dinámico
Balanceo estático (un plano)
Corrige un desequilibrio concentrado en un único plano. Puede detectarse con el rotor detenido y es típico de rotores cortos o tipo disco.
Balanceo dinámico (dos planos)
Necesario en rotores largos o de alta velocidad, donde coexisten:
- desequilibrio estático (fuerza);
- desequilibrio de par o cupla (momento).
La corrección requiere aplicar masas en dos planos axiales distintos, compensando tanto la fuerza como el momento generado.
Causas y efectos del desequilibrio
Causas comunes
- errores de montaje o reparación;
- defectos de fabricación;
- desgaste, corrosión o erosión;
- acumulación de suciedad o depósitos;
- deformaciones mecánicas o térmicas.
Efectos
- cargas excesivas en rodamientos;
- aflojamiento de fijaciones;
- fatiga estructural;
- aumento de ruido;
- reducción de la vida útil del equipo.
Procedimiento de balanceo dinámico
El balanceo dinámico se realiza con el rotor en funcionamiento, ya sea en campo o en taller, utilizando instrumentos de medición de vibraciones.
El método más habitual es el método del peso de prueba con coeficientes de influencia, que incluye:
- medición inicial de amplitud y fase;
- instalación de un peso de prueba conocido;
- segunda medición;
- cálculo vectorial del peso correctivo;
- corrección y verificación final.
Normas y estándares de vibración
El uso de normas permite evaluar objetivamente la severidad de las vibraciones y definir tolerancias aceptables.
- ISO 10816 / ISO 20816: evaluación de severidad de vibración en máquinas.
- ISO 21940 (ex ISO 1940): calidad de balanceo de rotores mediante grados G.
Ejemplos de grados de calidad:
- G 6.3 → ventiladores industriales;
- G 2.5 → motores eléctricos;
- G 1.0 o menor → turbinas y husillos de precisión.
Cuanto menor es el valor G, mayor es la exigencia de balanceo.
Mediciones e instrumentos
El análisis de vibraciones requiere instrumentos adecuados, entre ellos:
- acelerómetros;
- analizadores portátiles de vibraciones;
- tacómetros o sensores de fase;
- sistemas de monitoreo continuo.
La correcta selección del instrumento depende del tipo de equipo, velocidad de rotación y objetivo del diagnóstico.
Eliminación de vibraciones: enfoque integral
No todas las vibraciones se eliminan con balanceo. Dependiendo de la causa, las soluciones pueden incluir:
- balanceo dinámico;
- alineación de ejes;
- sustitución de rodamientos;
- corrección de holguras;
- rigidización estructural;
- ajustes operativos.
Un enfoque integral evita correcciones parciales y resultados temporales.
Aplicaciones por tipo de equipo
Las vibraciones se manifiestan de forma distinta según el equipo:
- ventiladores: desequilibrio y acumulación de suciedad;
- bombas: desequilibrio, cavitación y desalineación;
- motores eléctricos: desequilibrio del rotor y problemas electromagnéticos;
- maquinaria agrícola: condiciones severas, polvo, impactos y desgaste acelerado.
Cada aplicación requiere criterios específicos de diagnóstico y corrección.
Mantenimiento y monitoreo de vibraciones
El control de vibraciones forma parte esencial del mantenimiento predictivo y proactivo. La combinación de mediciones periódicas, análisis de tendencias y monitoreo continuo permite:
- anticipar fallas;
- reducir paradas no programadas;
- optimizar costos de mantenimiento;
- aumentar la confiabilidad operacional.
Soluciones sectoriales
El análisis y control de vibraciones se aplica en múltiples sectores industriales:
- agrícola;
- alimentario;
- energético;
- HVAC;
- minería e industria pesada.
Aunque los principios físicos son los mismos, las condiciones de operación y los criterios de aceptación varían según el sector.
Conclusión
Las vibraciones en maquinaria rotativa no deben tratarse como un problema aislado, sino como una señal diagnóstica que requiere análisis técnico y decisiones fundamentadas.
El vibrodiagnóstico, el uso de normas internacionales y la correcta aplicación de soluciones como el balanceo dinámico permiten eliminar vibraciones dañinas, mejorar la confiabilidad y prolongar la vida útil de los equipos.
El control de vibraciones no es intuición ni prueba y error.
Es ingeniería aplicada con criterio técnico.
Eliminar vibraciones es eliminar fallas antes de que ocurran. ⚙️
