Calculadora de Tolerancia ISO 1940: Guía Práctica
El núcleo del equilibrado profesional no es solo reducir las vibraciones, sino también demostrar que la calidad alcanzada cumple con las normas del sector. Para esto precisamente está diseñada la calculadora de tolerancia ISO 1940 integrada del Balanset-1A.
¿Cuál es el propósito de la calculadora de tolerancia?
La calculadora determina el desequilibrio residual permisible para un rotor en función de su masa, velocidad de funcionamiento y el grado de calidad requerido (clase G). Esto permite evaluar objetivamente si el resultado cumple los requisitos tras la corrección.
¿Qué significan las clases G? (Ejemplos prácticos)
La clase G (grado de calidad) según ISO 1940 es esencialmente un «límite de velocidad» para las vibraciones. Cuanto menor es el número G, más estricto es el requisito y más suave debe girar el rotor. A continuación se muestran algunos ejemplos típicos:
| Grado de Calidad (Clase G) | Rotores Típicos / Ejemplos de Aplicación |
|---|---|
| G 4000 | Cigüeñales de motores diésel marinos grandes y lentos (velocidad del pistón inferior a 9 m/s), intrínsecamente desequilibrados |
| G 16 | Maquinaria agrícola, trituradoras, ejes de transmisión (cardán) |
| G 6,3 | Ventiladores, bombas, centrífugas y separadores, engranajes, máquinas-herramienta, máquinas de papel, turbocompresores, turbinas hidráulicas, maquinaria general |
| G 2,5 | Turbinas de gas y de vapor, compresores, accionamientos de máquinas-herramienta, motores eléctricos por encima de 950 rpm, máquinas textiles |
| G 1 | Accionamientos de rectificadoras, accionamientos de audio y vídeo |
| G 0,4 | Husillos y accionamientos de sistemas de alta precisión, giroscopios |
¡Pruébelo usted mismo!
Utilice nuestra calculadora de tolerancia en línea gratuita en nuestro sitio web principal para determinar rápidamente la calidad de equilibrado requerida para su rotor específico.
Usar la calculadora en línea ahoraCómo usar la calculadora: paso a paso
1. Introducción de los parámetros

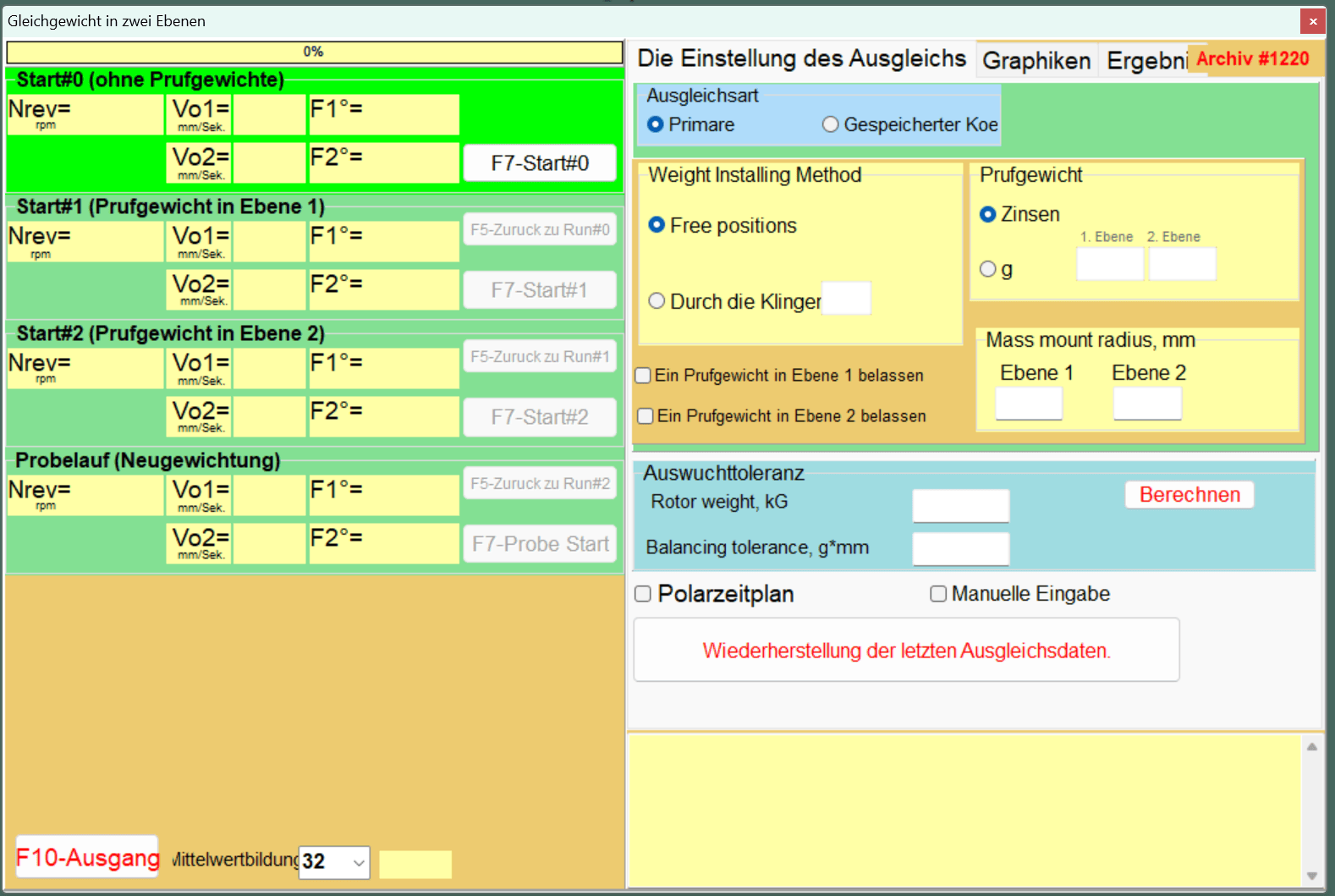

En el software del Balanset-1A, abra la ventana «Disbalance tolerance (ISO 1940)». Aquí debe introducir los siguientes parámetros:
- Masa del rotor: El peso del rotor que se va a equilibrar.
- Velocidad del rotor: La velocidad a la que funciona la máquina en operación normal.
- Grado de calidad de equilibrado: Seleccione la clase G adecuada según ISO 1940 (p. ej., G 6,3 para bombas, G 2,5 para turbinas de gas y de vapor).

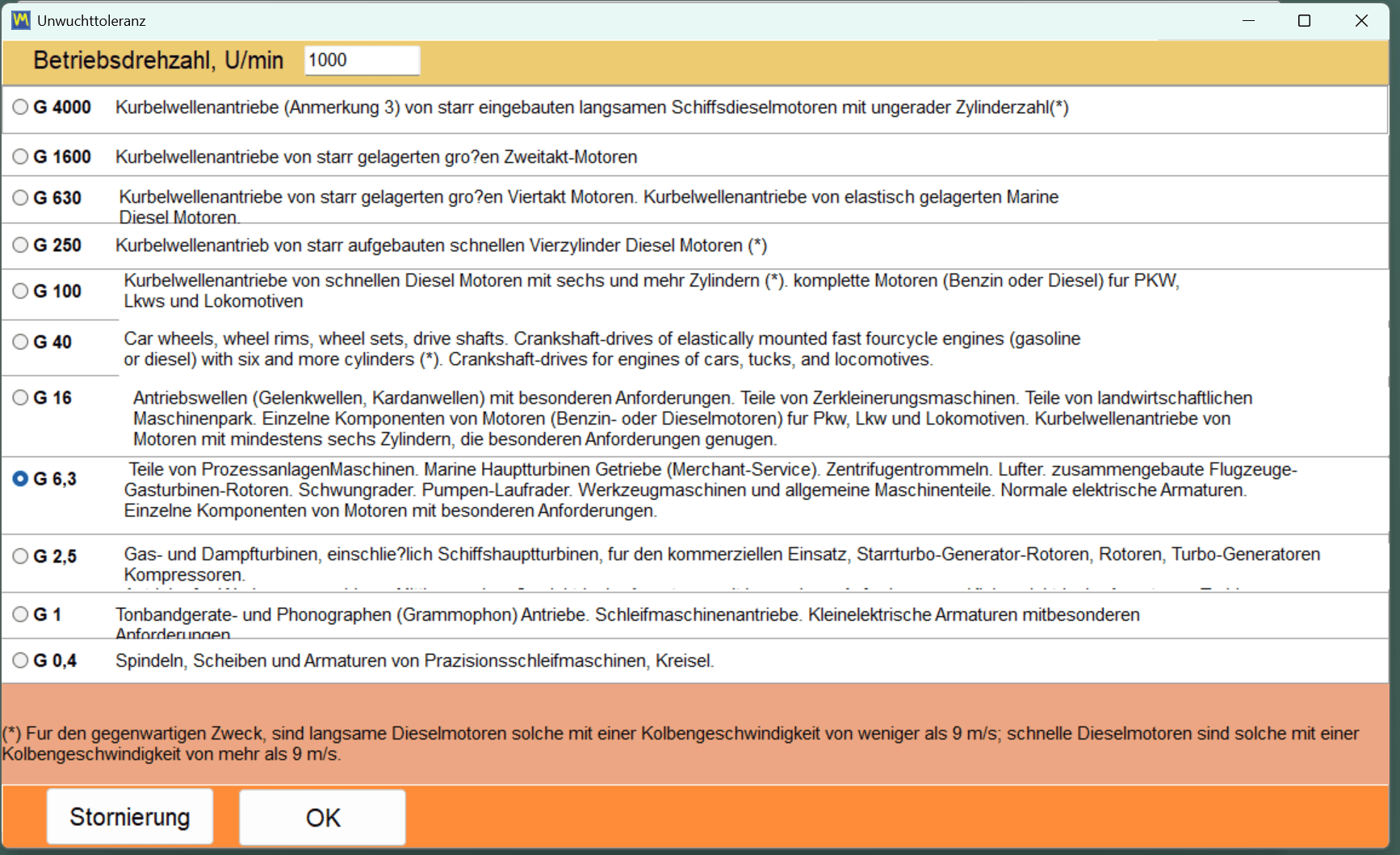

2. Cálculo e interpretación de los resultados
Tras hacer clic en «OK», el software muestra los resultados:
- Desequilibrio residual permisible: El valor máximo permitido de desequilibrio residual, expresado habitualmente en gramo-milímetros (g·mm).
- Excentricidad permisible (se muestra cuando el formulario clásico está configurado para mostrar el desequilibrio en micrómetros): El desplazamiento máximo correspondiente del centro de masa.
Compare este valor objetivo con el valor real que muestra el dispositivo tras el equilibrado. Si su valor real es menor o igual al valor objetivo, su trabajo cumple la norma del sector.

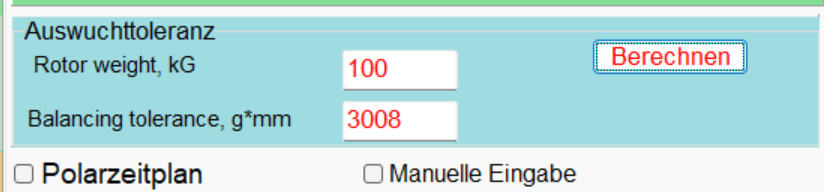

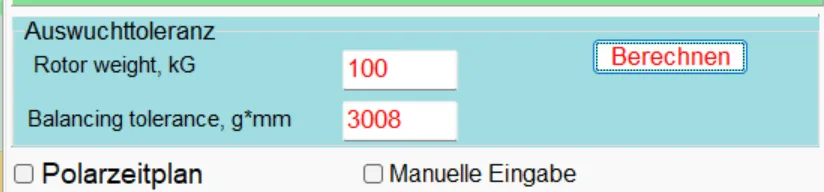

3. Unidades y opciones
El software ofrece flexibilidad adicional. Por ejemplo, puede personalizar las unidades del cálculo, lo que resulta especialmente útil para la documentación.
Ventajas de la calculadora integrada
- Control de calidad profesional: No entrega simplemente un rotor «silencioso», sino uno que cumple de forma demostrable con las normas internacionales.
- Eficiencia automatizada: Sin consultas manuales en tablas. Todos los cálculos se realizan al instante, sin consultas manuales en tablas.
- Documentación fiable: Los resultados pueden incorporarse directamente a sus informes de equilibrado.
La integración de la calculadora de tolerancia ISO 1940 convierte al Balanset-1A en una herramienta potente para quienes valoran un trabajo de equilibrado preciso y conforme a las normas.
